ท่อ HDPE มีรูปทรงใดบ้างที่สามารถผลิตได้โดยใช้เครื่องผลิตข้อต่อท่อ

การแนะนำ

เมื่อวางแผนระบบท่อเทอร์โมพลาสติกแบบกำหนดเองสำหรับการถ่ายเทน้ำ ก๊าซ และของไหลทางอุตสาหกรรม อุปกรณ์ฉีดขึ้นรูปสำเร็จรูปอาจไม่ตรงกับข้อกำหนดรูปแบบที่ออกแบบตามความต้องการเสมอไป นี่คือที่กเครื่องผลิตข้อต่อท่อเข้ามาเล่น ตามที่เราได้กล่าวถึงในบทความก่อนหน้าของเราเกี่ยวกับการบันทึกข้อมูลเครื่องเชื่อมฟิวชั่นแบบก้น, การประชุมเชิงปฏิบัติการประดิษฐ์อุปกรณ์ HDPEพึ่งพาการเชื่อมชนหลอมร้อนที่ควบคุมอย่างเคร่งครัด พร้อมด้วยการตรวจสอบย้อนกลับของการเชื่อมเต็มรูปแบบเพื่อให้เป็นไปตามมาตรฐาน ISO 21307 และ DVS 2207 เครื่องผลิตข้อต่อท่อ (หรือที่รู้จักกันอย่างแพร่หลายในชื่อ...เครื่องเชื่อมฟิวชันแบบก้นหลายมุม) ประดิษฐ์อุปกรณ์ HDPE แบบกำหนดเองจากส่วนท่อ HDPE แบบตรง แทนที่จะใช้ชิ้นส่วนฉีดขึ้นรูปสำเร็จรูป

 รูปร่างข้อต่อ HDPE ทำโดยเครื่องผลิตข้อต่อท่อ

ผลิตภัณฑ์หลักที่สร้างขึ้นจากเครื่องผลิตท่อเทอร์โมพลาสติกนี้คือข้อต่อ HDPE แบบเชื่อมแบบกำหนดเอง รูปร่างหลักสี่แบบคือข้อต่อข้อศอก ที ครอส และข้อต่อชนิด Y

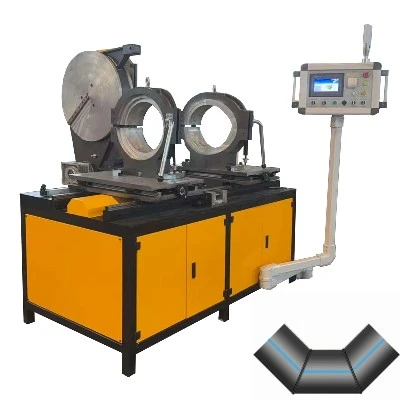

• ข้องอ HDPE: ข้อศอกทำมุมแบบกำหนดเอง ซึ่งส่วนใหญ่ทำมุม 45 องศาและ 90 องศา สามารถสร้างมุมโค้งงอแบบกำหนดเองที่ไม่ได้มาตรฐานได้ มันเปลี่ยนทิศทางการไหลของท่อ ซึ่งใช้กันอย่างแพร่หลายสำหรับท่อส่งน้ำของเทศบาลและเครือข่ายท่อ HDPE เคมี ส่วนต่างๆ ของท่อจะถูกตัดและหลอมรวมเข้าด้วยกันเพื่อสร้างส่วนเปลี่ยนผ่านแบบโค้ง

•



• ข้อต่อ HDPE (ตัว T): ทีประดิษฐ์รูปตัว T จะสร้างกิ่งก้าน 90 องศาจากท่อหลัก ทีที่ประดิษฐ์ขึ้นในโรงงานเหมาะสำหรับท่อ HDPE ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โดยเฉพาะอย่างยิ่งเมื่อไม่มีทีฉีดมาตรฐานสำหรับท่อขนาดใหญ่

•



• HDPE ครอสฟิตติ้ง:ข้อต่อแบบครอส (สี่ทาง) เชื่อมต่อท่อสี่ท่อที่จุดเชื่อมต่อจุดเดียว โดยแยกหรือรวมการไหลในสองทิศทางตั้งฉาก ซึ่งมักใช้ในเครือข่ายการจ่ายน้ำขนาดใหญ่

•



• HDPE ชนิด Y ไวย์: ข้อต่อรูปตัว Y (ไวย์สาขา) โดยทั่วไปจะเป็นมุมกิ่ง 45 องศาหรือ 60 องศา เมื่อเปรียบเทียบกับทีออฟ Y wyes ให้การเปลี่ยนของไหลที่นุ่มนวลกว่า ลดความปั่นป่วนและการสูญเสียแรงดัน ซึ่งมักใช้สำหรับการระบายน้ำและการวางท่อในกระบวนการอุตสาหกรรม

•



อุปกรณ์ประดิษฐ์ทั้งหมดนี้สร้างขึ้นโดยการตัดท่อ HDPE ดิบตามมุมที่ต้องการ จากนั้นจึงต่อส่วนท่อแบบชนชนเข้าด้วยกันบนเครื่องผลิตข้อต่อท่อ รองรับวัสดุเทอร์โมพลาสติก PE100 HDPE, PP และ PVDF สำหรับการผลิตตามสั่งในโรงงาน

 วิธีที่เครื่องจักรผลิตอุปกรณ์ HDPE แบบกำหนดเอง

เครื่องผลิตข้อต่อท่อของเราเครื่องเชื่อมฟิวชันแบบก้นหลายมุมใช้หลักการหลอมก้นร้อนละลาย ส่วนท่อ HDPE แบบตรงจะถูกจับยึดและจัดตำแหน่ง ปลายท่อจะถูกให้ความร้อนจนสถานะหลอมเหลว จากนั้นจึงกดและหลอมรวมภายใต้แรงดันไฮดรอลิกที่แม่นยำและวงจรการทำความเย็นที่ควบคุม หลายรุ่นรวมเครื่องบันทึกข้อมูลการเชื่อมเพื่อบันทึกพารามิเตอร์ฟิวชันทั้งหมดโดยอัตโนมัติ ซึ่งสอดคล้องกับการสนทนาก่อนหน้านี้ของเราที่เปรียบเทียบแบบกึ่งอัตโนมัติและเครื่องเชื่อมชนฟิวชั่นอัตโนมัติเต็มรูปแบบ. บันทึกเหล่านี้สนับสนุนการตรวจสอบโครงการและการติดตามไปป์ไลน์ในระยะยาว

 การตัดท่อก่อนการเชื่อม: ขั้นตอนการเตรียมการที่สำคัญ

ก่อนที่จะโหลดท่อเข้าสู่เครื่องเชื่อมฟิวชันแบบชนหลายมุม ต้องตัดท่อ HDPE ดิบออกเป็นส่วนที่ทำมุมโดยมีปลายคู่ที่สะอาด เป็นรูปสี่เหลี่ยมจัตุรัสหรือเอียง สำหรับโครงการประกอบโรงงานประกอบชิ้นส่วน ผู้ใช้มักจะจับคู่งานเชื่อมแบบหลายมุมกับเลื่อยตัดหลายมุม เลื่อยนี้สามารถตัดท่อ HDPE ได้อย่างแม่นยำตามมุมที่กำหนด โดยได้พื้นผิวการตัดที่เรียบและเรียบ ซึ่งเป็นข้อกำหนดเบื้องต้นเพื่อให้ได้ข้อต่อฟิวชันคุณภาพสูงสำหรับข้อศอก ทีออฟ ไม้กางเขน และข้อต่อประเภท Y ปลายท่อที่ตัดไม่ดีจะนำไปสู่การเยื้องศูนย์ เม็ดเชื่อมอ่อนแอ และการทดสอบแรงดันล้มเหลว

บทสรุป

โดยสรุป เครื่องจักรผลิตข้อต่อท่อ (เครื่องเชื่อมแบบชนฟิวชั่นแบบหลายมุม) ผลิตรูปทรงข้อต่อ HDPE สี่แกน: ข้อศอก ทีออฟ กากบาท และไวย์ชนิด Y อุปกรณ์เทอร์โมพลาสติกแบบกำหนดเองเหล่านี้ช่วยแก้ปัญหาข้อจำกัดของอุปกรณ์ฉีดขึ้นรูปมาตรฐานสำหรับโครงร่างท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือไม่ได้มาตรฐาน และสามารถบันทึกบันทึกการเชื่อมเพื่อการตรวจสอบการปฏิบัติตามข้อกำหนดได้ เมื่อวางแผนขั้นตอนการผลิตอุปกรณ์ประกอบในโรงงานของคุณ โปรดจำไว้ว่างานฟิวชั่นชนหลายมุมมักจะต้องใช้เลื่อยตัดหลายมุมเพื่อการตัดมุมท่อที่แม่นยำก่อนทำการเชื่อม

หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับประสิทธิภาพการตัดของเลื่อยนี้ โปรดดูบล็อกก่อนหน้าของเรา:เลื่อยตัดหลายมุมสามารถตัดตุ้มปี่ได้หรือไม่??
